2. Thiết kế kỹ thuật
1. Lựa chọn thiết bị

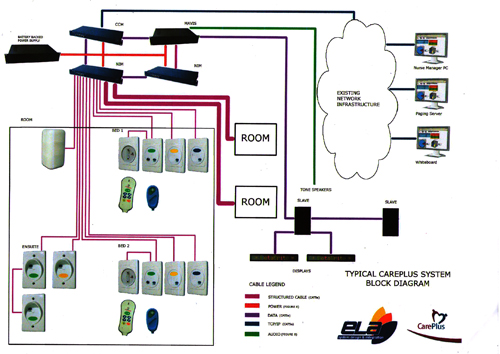

- Hệ thống báo gọi y tá bao gồm các thiết bị sau:
a. Thiết bị trung tâm đặt tại buồng trực
1. Bộ nguồn cung cấp AC/DC (Power Supply) PSL
- Ngõ vào: một pha 240VAC/50Hz
- Ngõ ra: 27.6VDC (±10%), 300W
- Lắp đặt trong tủ điện, Điện áp và dòng ra có độ ổn định cực cao
2. Bộ quản lý trung tâm (Central Control Module) CCM-G-DT-STD
- Thiết kế dạng module rất dễ dàng thay thế và lắp ráp
- Ngõ vào: một pha 240VAC/50Hz
- Bộ quản lý trung tâm của hệ thống
- Kết nối dạng cáp mạng CAT5
- Có khả năng kết nối đến 32 NIM (Nurse Call Interface Module)
- Kết nối đến CCM bằng giao diện Web (IP)
- Lắp đặt trong tủ điện
3. Bộ giao tiếp hiển thị và loa (Master Audio Visual Integration System - Mavis) TGN
- Thiết kế dạng module rất dễ dàng thay thế và lắp ráp
- Ngõ vào: một pha 240VAC/50Hz
- Bộ điều khiển và giao tiếp hiển thị và âm thanh.
- Cho phép người sử dụng lưu được các lọai tone khác nhau để phân biệt giũa các cuộc gọi: y tá/bác sỹ/cấp cứu…
- Lắp đặt trong tủ điện
4. Bộ quản lý phòng bệnh (Nurse Interface Module) NIM
- Thiết kế dạng module rất dễ dàng thay thế và lắp ráp
- Ngõ vào: một pha 240VAC/50Hz
- Bộ điều khiển các thiết bị gọi và đèn báo trước cửa phòng
- Giao tiếp giữa Bộ Điều Khiển trung tâm (CCM) va cac thiết bị trong phòng bệnh
- Có 16 ngõ vào và 24 ngõ ra
- Có khả năng kết nối đến 32 NIMs
- Có khả năng cung cấp tối đa 512 ngõ vào và 768 ngõ ra cho tòan hệ thống
5. Phần mềm quản lý và hiển thị các cuộc gọi (Software license whiteboard) CCM-G-LK-2
- Phần mềm quãn lý hệ thống cài đặt trên máy tính
- Ngôn ngữ: Tiếng Anh
- Hiển thị giao diện dồ họa
b.Thiết bị báo gọi
1. Nút gọi y tá hiển thị giường (Nurse Call Green with socket) DAC-M-NC-G-SA
- Thiết kế dạng module rất dễ dàng thay thế và lắp ráp
- Có một đèn LED màu đỏ để báo hiệu tình trạng ngay trên nút nhấn
- Lắp đặt: lắp âm tường, hoặc hộp nổi, hoặc trên trunking
- Kích thước nhỏ gọn: 76mm x 116mm
- Có ổ cắm để gắn nút gọi nối dài
- Nút nhấn để bệnh nhân thực hiện cuộc gọi y tá
- Có nút reset để hủy cuộc gọi y tá
2. Nút gọi y tá nối dài (Single button plastic pendant) SBP-P
- Thiết kế dạng module rất dễ dàng thay thế và lắp ráp
- Hổ trợ cho các bệnh nhân khó khắn trong di chuyển: nút nhấn này đặt tại tay của bệnh nhân, giúp bệnh nhân có thể gọi y tá trong tư thế nằm tại giường mà khong cần phải ngồi để nhấn nút gội
3. Nút gọi cấp cứu (Emergency Call with red button) DAC-M-EMR-R
- Thiết kế dạng module rất dễ dàng thay thế và lắp ráp
- Có một đèn LED màu đỏ để báo hiệu tình trạng ngay trên nút nhấn
- Lắp đặt: lắp âm tường, hoặc hộp nổi, hoặc trên trunking
- Kích thước nhỏ gọn: 76mm x 116mm
- Nút nhấn để y tá thực hiện cuộc gọi bác sỹ hóặc cấp cứu
- Có nút reset để hủy cuộc gọi bác sỹ/cấu cứu
4. Nút báo y tá có mặt (Nurse Presence Button) DAC-M-NP-G
- Thiết kế dạng module rất dễ dàng thay thế và lắp ráp
- Lắp đặt: lắp âm tường, hoặc hộp nổi, hoặc trên trunking
- Kích thước nhỏ gọn: 76mm x 116mm
- Nút nhấn để báo hiệu y tá đã có mặt tại phòng để hổ trợ cho bệnh nhân
- Có một đèn LED màu đỏ để báo hiệu tình trạng ngay trên nút nhấn
- Có nút reset để hủy báo hiệu y tá có mặt khi y tá ra khỏi phòng bệnh nhân
c. Hệ thống dẫn đường:
1. Đèn báo trước cửa phòng bệnh (LED Dome Light) LDL
- Thiết kế dạng module rất dễ dàng thay thế và lắp ráp
- Bộ đèn báo lắp đặt trước của phòng bệnh nhân giúp y tá trực biết được phòng nào đang gọi
- Bộ đèn LED 3 màu: đỏ - xanh - hổ phách
2. Đèn hiển thị hành lang (Display) Bettabright Display
- Thiết kế dạng module rất dễ dàng thay thế và lắp ráp
- Màn hình hiển thị cuộc gọi y tá đặt tại hành lang
- Hiển thị số phòng và số giường đang gọi
